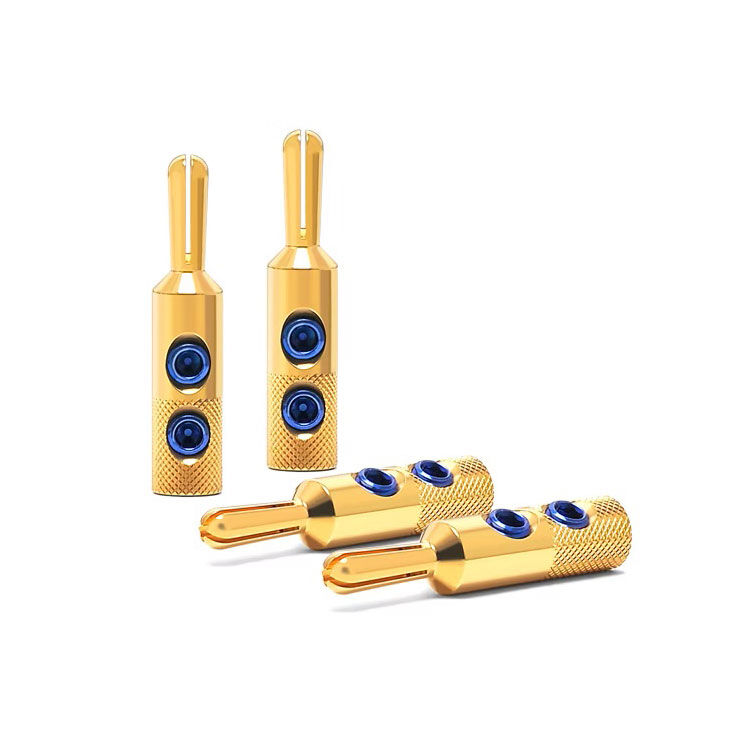

Oyaide SGBN - wtyki bananowe 4 sztuki - skręcane
-
Obserwuj produkt:
- Dodaj recenzję:
- Producent: OYAIDE
-
Dostępność:
Produkt dostępny w zewnętrznym magazynie
-
-
Historia ceny
- 590,00 zł / szt.
- szt.
Produkt dostępny - przewidywany czas dostawy 2 dni
Produkt dostępny w zewnętrznym magazynie"- przewidywany czas dostawy 3 - 5 dni
Produkt objęty jest dwuletnią gwarancją.
Oyaide SGBN wtyki bananowe zakręcane
W grudniu 2022 roku firma Oyaide Electric wprowadziła na rynek wtyki bananowe SGBN, w których po raz pierwszy zastosowała trwałą powłokę złożoną z warstwy srebra o dużej czystości oraz grubej warstwy 24-karatowego złota, łączącą najważniejsze zalety obu metali szlachetnych.
Prace nad wtykami SGBN trwały dwa lata i były prowadzone z udziałem wyspecjalizowanego dostawcy usług galwanotechnicznych, któremu powierzono opracowanie nowej powłoki dostosowanej do specyfiki połączeń głośnikowych. Punktem wyjścia dla nowego projektu była sprawdzona i dopracowana konstrukcja wykorzystująca dobre właściwości mechaniczne i elektryczne niemagnetycznego fosforobrązu. W trakcie prac rozwojowych powstało kilkanaście prototypów, które posłużyły do przetestowania różnych kombinacji materiałów i grubości powłok. Ostatecznie, po przeprowadzeniu licznych testów odsłuchowych, wybrano wariant w postaci warstwy podkładowej z czystego srebra oraz grubej warstwy zewnętrznej z 24-karatowego złota. Połączenie to okazało się najlepsze zarówno pod względem trwałości, jak i pod względem jakości dźwięku, ponieważ srebro pozwala uzyskać lepsze pasmo przenoszenia w górnym zakresie częstotliwości, a złoto zapewnia dużą odporność na korozję i neutralną charakterystykę przenoszenia w środkowej części pasma.
Średnicę końcówki bananowej dobrano pod kątem współpracy ze standardowymi gniazdami głośnikowymi WBT, ale wtyki zostały też oczywiście przetestowane z rozwiązaniami innych producentów i pasują do większości gniazd dostępnych obecnie na rynku. Do zaciskania przewodu w otworze o średnicy 4 mm służą specjalne śruby mocujące o średnicy 5 mm, które są wykonane ze stali nierdzewnej o dużej twardości. Takie rozwiązanie zapewnia maksymalną powierzchnię styku, a jednocześnie chroni odsłoniętą żyłę kabla przed przypadkowym wysunięciem z wtyku.
Korpus jest starannie szlifowany i polerowany na wysoki połysk, a następnie powlekany dwiema warstwami metalu: warstwą srebra o dużej czystości i grubą warstwą 24-karatowego złota. Całość dopełniają śruby z barwionej na niebiesko stali nierdzewnej.
Materiały i budowa
Przy projektowaniu wtyków SGBN duży nacisk położono na wybór materiału o odpowiednich właściwościach mechanicznych. Aby zapewnić solidne połączenie z wykorzystaniem jak najmniejszej liczby elementów, wtyki wykonano z fosforobrązu, który ze względu na dużą sprężystość i świetne parametry elektryczne jest powszechnie stosowany do produkcji styków w urządzeniach elektronicznych.
Szczególną uwagę poświęcono budowie końcówki wtyku. Aby uzyskać jak największą powierzchnię styku, końcówkę rozdzielono na cztery części, które po podłączeniu ściśle przylegają do wnętrza gniazda, a jej średnicę idealnie dopasowano do gniazd głośnikowych marki WBT. W tym celu na etapie prac rozwojowych przygotowano kilkanaście prototypów, których średnicę zwiększano kolejno co 30 μm względem standardowej wartości wynoszącej 3,8 mm, a następnie wybrano spośród nich wariant najlepiej dopasowany do gniazda i zapewniający najsolidniejsze połączenie. Wtyki zostały również przetestowane w połączeniu z rozwiązaniami innych producentów i pasują praktycznie do wszystkich gniazd przystosowanych do podłączania końcówek bananowych.
Otwór na kabel umożliwia podłączenie żyły o maksymalnej średnicy 4 mm (5,5 mm2), a jego krawędzie są wyprofilowane w sposób ułatwiający wsunięcie skręconych drutów w korpus wtyku.
Dobrze przemyślano również kwestię mocowania kabla głośnikowego do wtyków. Do zaciskania przewodu w otworze o średnicy 4 mm służą specjalne śruby mocujące o średnicy 5 mm, które są wykonane ze stali nierdzewnej o dużej twardości. Zastosowanie pary śrub umożliwia dokładne dociśnięcie przewodu do korpusu wtyku.
Precyzyjna obróbka
Wtyki SGBN powstają z prętów z fosforobrązu o średnicy 8 mm, które są precyzyjnie obrabiane na maszynach CNC, wygładzane w polerce bębnowej, a następnie ręcznie szlifowane i polerowane na wysoki połysk.
Powłoka galwaniczna
Po wypolerowaniu powierzchnia wtyku jest powlekana warstwą srebra o dużej czystości, a następnie grubą warstwą 24-karatowego złota.
Co do zasady złoto pozwala uzyskać wyrównaną charakterystykę przenoszenia w niskim i średnim zakresie częstotliwości, ale nieco gorzej sprawdza się w górnej części pasma. Dlatego konstruktorzy uznali, że najlepszym rozwiązaniem będzie połączenie srebra, które pozwala uzyskać lepsze pasmo przenoszenia w górnym zakresie częstotliwości, oraz złota, które zapewnia dużą odporność na korozję i neutralną charakterystykę przenoszenia w środkowej części pasma.
Ważną cechą nowej, dwuwarstwowej powłoki galwanicznej jest jej trwałość — potwierdzona trwającymi ponad 18 miesięcy próbami eksploatacyjnymi. W większości wtyków pozłacanych stosuje się nakładany elektrolitycznie podkład z niklu, który chroni materiał przed ubytkami, ale może negatywnie wpływać na jakość dźwięku. W przypadku technologii stosowanej przez firmę Oyaide stosowanie niklu nie jest konieczne.
Zgodnie z filozofią firmy Oyaide prosta konstrukcja produktu wymusza zachowanie najwyższych standardów technologicznych, czego znakomitym przykładem są właśnie wtyki SGBN — wykonywane z najwyższą starannością, z której słynie japoński producent.
Dane techniczne:
- Nazwa modelu: SGBN
- Materiał: Fosforobrąz (spełniający wymogi dyrektywy RoHS)
- Powłoka galwaniczna: Warstwa podkładowa z czystego srebra + gruba warstwa 24-karatowego złota
- Sposób podłączania przewodów: Dwie śruby zaciskowe
- Średnica zewnętrzna korpusu wtyku / średnica wewnętrzna gniazda głośnikowego: 8 mm / 4,25–4,5 mm
- Średnica podłączanego kabla: ≈4,0 mm (5,5 mm2)
- Zawartość opakowania: 4 wtyki
- Dołączone akcesoria: Klucz imbusowy w kształcie litery L
