Najważniejsze cechy

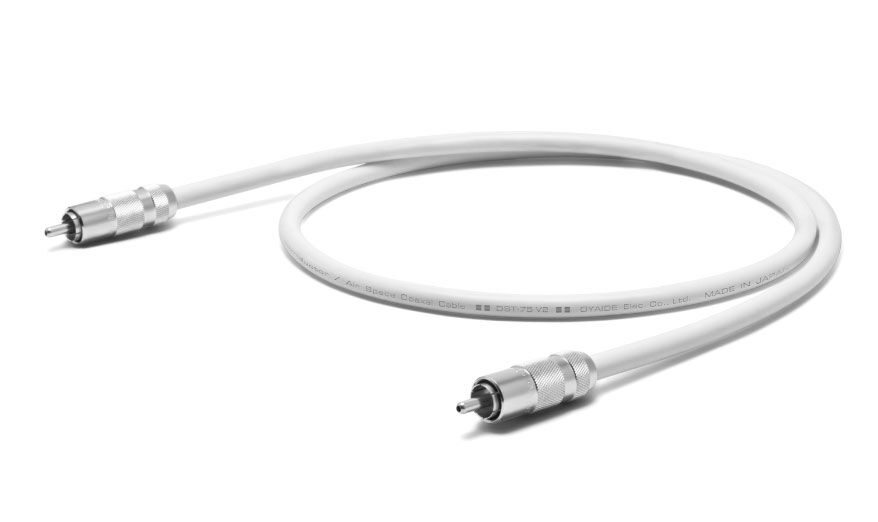

Miedź 102 SSC — zaawansowany materiał przewodzący firmy Oyaide Electric. W kablu DST-75R V2 zarówno żyła środkowa, jak i pleciony ekran są wykonane z miedzi 102 SSC.

• Aby uzyskać jak największą czystość, do produkcji wykorzystuje się wyłącznie miedź pierwotną (tj. niezawierającą materiału pochodzącego z recyklingu) zgodnie z wymogami normy JIS C1011.

• W procesie oczyszczania mechanicznego z powierzchni metalu usuwanych jest 100% zanieczyszczeń. Aby zapewnić niezakłócony przepływ sygnału elektrycznego przez zewnętrzną warstwę przewodnika, w procesie ciągnienia stosuje się ciągadła (tzw. oczka) z diamentu naturalnego, które pozwalają uzyskać gładszą powierzchnię.

• Poszczególne druty są obrabiane z dokładnością do ±1 μm, co jest wynikiem znacznie lepszym od standardowo przyjętej tolerancji na poziomie ±8 μm.

• W celu wyeliminowania zniekształceń spowodowanych naprężeniami mechanicznymi przewody są poddawane dwukrotnemu wyżarzaniu. Ścisły nadzór nad parametrami sterowania produkcją, procesami utrzymania maszyn, terminami dostaw itd. pozwala uzyskać przewodność wynoszącą 102,3% w skali IACS.

Specjalna struktura izolacji

Kabel DST-75R V2 jest udoskonaloną wersją wcześniejszego modelu DST-75R. Pierwotna wersja była produkowana z miedzi PCOCC-A, którą obecnie zastąpiono najwyższej jakości miedzią 102 SSC.

Założenia konstrukcyjne pozostały niezmienione w stosunku do pierwowzoru — nadal jest to kabel koncentryczny o impedancji 75 Ω z izolacją zapewniającą wyjątkowo niski wskaźnik strat dielektrycznych.

Najbardziej charakterystycznym elementem jest zastosowanie specjalnej struktury izolacji poprzez umieszczenie zwijanej spiralnie linki z polietylenu między żyłą środkową a kolejną warstwą izolacji, dzięki czemu wokół żyły tej powstaje warstwa powietrza.

W ten sposób powstał kabel koncentryczny charakteryzujący się wyjątkowo niskim poziomem strat dielektrycznych.

Starannie dobrane materiały i sposób ekranowania

Powłoka zewnętrzna kabla DST-75R V2 jest wykonana z polietylenu, który łączy dobre właściwości elektryczne z elastycznością.

Aby zapewnić właściwą ochronę żył sygnałowych, w modelu DST-75R V2 zastosowano podwójny ekran złożony z folii miedzianej o 100-procentowym współczynniku pokrycia oplotu i plecionki miedzianej o współczynniku pokrycia wynoszącym 90%.

Wtyki RCA ze stykami powlekanymi srebrem i rodem

W kablu DST-75R V2 zastosowano wtyki RCA z stykami powlekanymi srebrem i rodem.

Korpus i osłona wtyku — zaprojektowane i wytwarzane samodzielnie przez firmę Oyaide Electric — są wykonane z precyzyjnie obrabianego mosiądzu.

Połączenie wysokiej klasy kabla i wtyków RCA pozwala uzyskać znakomite parametry przesyłania sygnału cyfrowego w standardzie S/PDIF (75 Ω) oraz zespolonego sygnału wizyjnego między urządzeniami audiowizualnymi.

Dane techniczne:

• Nazwa modelu: DST-75R V2
• Kabel: DST-75 V2
• Konstrukcja kabla: Specjalna struktura izolacji ze zwiniętą spiralnie linką z polietylenu
• Materiał przewodzący: Miedź 102 SSC
• Średnica żyły: 1,0 mm (lity metal)
• Izolator / wypełniacz / powłoka zewnętrzna: Polietylen (PE) / linka z polietylenu / bezhalogenowy polietylen

• Ekran: Folia + plecionka z miedzi 102 SSC (24 × 6 × 0,12 mm)

• Średnica zewnętrzna kabla: 6,6 mm

• Materiał styków: Mosiądz

• Powłoka galwaniczna: Styki RCA: srebro + rod

• Osłona wtyku: chrom (satyna)

• Spoiwo lutownicze: SS-47

• Dostępna długość: 1 m
