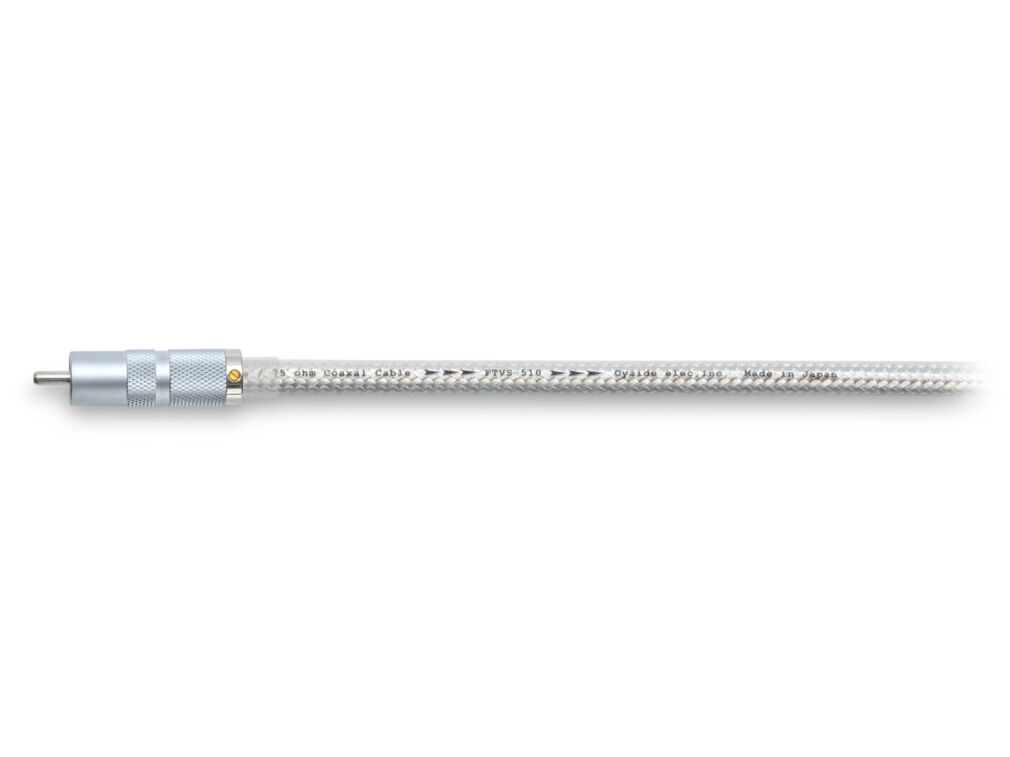

Oyaide DR-510

Interkonekt Coaxial o długości 1 metr

Pełne wykorzystanie możliwości każdego materiału wymaga zastosowania najbardziej zaawansowanych technologii i metod produkcji, których wybór powinien być podyktowany doświadczeniem i poparty rzetelnymi danymi. Zasada ta przyświecała nam przy projektowaniu nowego kabla wykorzystującego żyły z czystego srebra, które jest metalem o największej przewodności elektrycznej.

W ten sposób powstał kabel koncentryczny FTVS-408 — zaprojektowany przede wszystkim z myślą o cyfrowej transmisji sygnału. Chociaż pierwotnie miał być produkowany jedynie w ograniczonych ilościach, ze względu na duże zainteresowanie ze strony klientów wszedł na stałe do naszej oferty.

W toku dalszych prac rozwojowych nad kablem FTVS-408 poświęciliśmy dużo energii na uzyskanie srebra o najwyższej czystości (5N) oraz opracowanie optymalnych materiałów izolacyjnych i ekranujących, które odpowiadałyby parametrami zastosowanemu przewodnikowi. Dzięki tym wysiłkom powstał kabel FTVS-510, który jest przeznaczony do użytku w instalacjach antenowych oraz do cyfrowego przesyłania danych.

Aby uzyskać maksymalną przewodność elektryczną zarówno samego kabla, jak i elementów połączeniowych, skorzystaliśmy z wtyków SLSC, które są również wyposażone w styki z czystego srebra.

DR-510 to kabel cyfrowy charakteryzujący się największą czystością i przejrzystością dźwięku.

Żyła z litego srebra o czystości 5N

Z uwagi na znakomitą przewodność elektryczną — znacznie większą niż w przypadku miedzi o dużej czystości — srebro jest najlepszym materiałem do przesyłania sygnału audio. Fakt, że jest stosowane stosunkowo rzadko, wynika głównie ze stale rosnących cen surowca.

Rdzeń kabla FTVS-510 jest wykonany ze srebra o czystości 5N (99,9995%). Z metalu stopionego w tyglu ceramicznym odlewane są okrągłe pręty o średnicy 15 mm, które są następnie stopniowo pocieniane w ramach 19-etapowego procesu walcowania na zimno.

Materiały izolacyjne

Chociaż najważniejszym czynnikiem decydującym o jakości przesyłania sygnału jest materiał przewodzący, istotnym elementem przyczyniającym się do poprawy parametrów transmisji jest również izolator.

Aby zmniejszyć straty sygnału, wokół wykonanej ze srebra żyły zastosowaliśmy polimer perfluoroalkoksylowy (PFA), który charakteryzuje się znakomitymi właściwościami elektroizolacyjnymi i niską przenikalnością elektryczną.

Drugą warstwę izolacji wykonaliśmy z polietylenu piankowego, który również pozwala ograniczyć do minimum przenikalność elektryczną, a jednocześnie zwiększa elastyczność kabla. Warstwowe ułożenie poszczególnych materiałów korzystnie wpływa na parametry elektryczne przewodów, a także zwiększa ich odporność na drgania poprzez zmianę punktu rezonansowego.

Warstwa materiału półprzewodzącego

Na skutek przepływu sygnału w przewodzie powstają bardzo słabe drgania, które powodują wyładowania koronowe. Aby przeciwdziałać temu zjawisku, zastosowaliśmy materiał półprzewodzący: polietylen z włóknem węglowym. Warstwa półprzewodząca przylega bezpośrednio do pierwszej warstwy izolacji i pozwala sprawnie odprowadzać ładunki elektrostatyczne gromadzące się na powierzchni PFA.

Trójwarstwowy ekran

Wyjątkowa odporność kabla FTVS-510 na zakłócenia jest zasługą trójwarstwowego ekranu.

Jego pierwsza warstwa — wykonana z materiału półprzewodzącego — odprowadza ładunki elektrostatyczne i tłumi promieniowanie mikrofalowe. Drugą warstwę stanowi folia miedziana, która chroni żyły przed zakłóceniami wysokoczęstotliwościowymi, a warstwę trzecią — srebrzona plecionka miedziana, której zadaniem jest eliminowanie zakłóceń o niskiej częstotliwości. Dodatkowo warstwa ta tłumi zakłócenia wysokoczęstotliwościowe dzięki zjawisku naskórkowości, które występuje w srebrnej powłoce galwanicznej.

Wtyk RCA z bolcem z czystego srebra

Bardzo ważnym elementem każdego interkonektu są zamontowane w nim wtyki. Aby uzyskać maksymalną przewodność elektryczną zarówno samego kabla, jak i elementów połączeniowych, skorzystaliśmy z wtyków SLSC, które są również wyposażone w styki z czystego srebra.

Dane techniczne:

• Nazwa modelu: DR-510
• Kabel: FTVS-510 (żyła ze srebra o czystości 5N, budowa koncentryczna, 75 Ω)
• Wtyki: SLSC (wtyk RCA z bolcem z czystego srebra)
• Dostępna długość: 1 m
